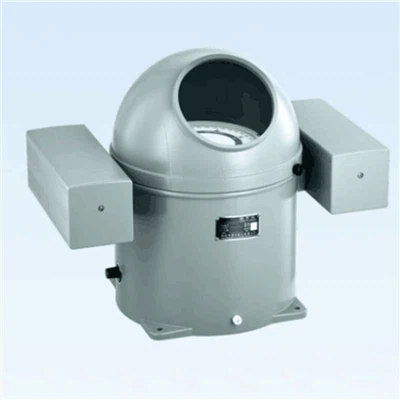

מצפן מגנטי CPT 190
סוג CPT-190 מצפן מגנטי הוא מצפן היגוי מדגם שולחן עבור כלי שיט ימיים קטנים ובינוניים. היתרונות שלו הם דיוק גבוה, ביצועים יציבים וקלים לתפעול ותחזוקה.
- הצגת המוצר
Ruian Shunfeng Navigation Instruments Co., Ltd: ספק המצפן המגנטי המוביל שלך
Ruian Shunfeng Navigation Instruments Co., Ltd. היא מיזם בייצור מקצועי של ציוד ניווט ימי ואביזרי "Shun Feng" של המותג. החברה הוקמה בשנת 1980 וממוקמת במחוז C, An Yang Industry, Rui An City, Provincie Zhe Jiang. החברה משתרעת על שטח של 5.98 mou ושטח בנייה של 4,000 מ"ר. החברה קרובה לכביש המהיר Yon Tai Wen ו-104 כבישים מהירים לאומיים, התנועה נוחה מאוד.
מדוע לבחור בנו?
מוצרי איכות
יש לנו את ציוד הייצור המתקדם ביותר, והמוצרים שלנו מאושרים על ידי החברה לסיווג סין ולשכת הפיקוח על סירות דייגים בסין ומקבלים תעודות אישור סוג CCS ו-ZY.
ניסיון עשיר
מאז הקמתה בשנת 1980, זכינו להכרה נרחבת וזוכים לשבחים רבים על ידי ארגונים וצרכנים על האיכות המעולה והשירות המתחשב שלנו.
שירות אמין
הצוות שלנו מחויב לספק שירות אמין ועקבי, להבטיח שתקבל מאיתנו מוצרים באיכות גבוהה ותמיכת לקוחות בכל פעם.
צוות מקצועי
החברה מחזיקה במספר מהנדסים בכירים ויש לה כוח טכניקה בשפע, ציוד ממוזג היטב וטכנולוגיה מגיעה לשלמות.
מהו מצפן מגנטי?
מצפן מגנטי הוא מכשיר המראה את הכיוונים הקרדינליים המשמשים לניווט ולכיוון גיאוגרפי. בדרך כלל הוא מורכב ממחט ממוגנטת או מאלמנט אחר, כגון כרטיס מצפן או שושנה מצפן, שיכול להסתובב כדי ליישר את עצמו עם הצפון המגנטי. ניתן להשתמש בשיטות אחרות, כולל גירוסקופים, מגנומטרים ומקלטי GPS.
שלבי כיול והתאמה של מצפן מגנטי CPT 190
חברת הספנות נוהגת לארגן מדי שנה מאסטר לכיול מצפן שיכייל את הספינה ומנפיקה טבלת עקומת ניגודיות עצמית. עם זאת, בשל מאפייני המטען בתפזורת, כמו העמסת עפרות ברזל, השדה המגנטי על הספינה משתנה באופן קיצוני, מה שגורם פעמים רבות למצפן המגנטי על הספינה להיות גדול מדי, וסותר לחלוטין את עקומת ההבדל העצמי. של כרטיס תיקון המצפן, הנרשם בקלות כפריט חסר בעת בדיקה. לכן, אם המצפן המגנטי גדול מדי על הספינה, יש לכייל אותו בעצמו כדי להימנע מהרשימה כפריט חסר על ידי בדיקת PSC.
בארבע הכותרות העיקריות (N, E, S, W), ניתן להשתמש בפסים המגנטיים האנכיים והאופקיים כדי לתקן את ההפרש העצמי החצי-מעגלי. ניתן ליישם את הפה: מזרח מזרח, מערב מערב, מזרח ומערב, מערב מזרח.
חברת הספנות נוהגת לארגן מדי שנה מאסטר לכיול מצפן שיכייל את הספינה ומנפיקה טבלת עקומת ניגודיות עצמית. עם זאת, בשל מאפייני המטען בתפזורת, כמו העמסת עפרות ברזל, השדה המגנטי על הספינה משתנה באופן קיצוני, מה שגורם פעמים רבות למצפן המגנטי על הספינה להיות גדול מדי, וסותר לחלוטין את עקומת ההבדל העצמי. של כרטיס תיקון המצפן, הנרשם בקלות כפריט חסר בעת בדיקה. לכן, אם המצפן המגנטי גדול מדי על הספינה, יש לכייל אותו בעצמו כדי להימנע מהרשימה כפריט חסר על ידי בדיקת PSC.
בארבע הכותרות העיקריות (N, E, S, W), ניתן להשתמש בפסים המגנטיים האנכיים והאופקיים כדי לתקן את ההפרש העצמי החצי-מעגלי. ניתן ליישם את הפה: מזרח מזרח, מערב מערב, מזרח ומערב, מערב מזרח.
סיסמה זו אומרת שבניווט דרום מזרח (S, E) או צפון מערב (N, W), מיקום המצפן הנמדד על ידי ההפרש העצמי גדול יותר מהכיוון המגנטי IE, ההפרש העצמי המערבי), והברזל הרך צריך להיות קרוב למצפן, או להוסיף חתיכת ברזל רכה; אם מיקום המצפן קטן מהכיוון המגנטי בשני הכיוונים הללו, יש להזיז את הברזל הרך החוצה. בכיוון הטיסה בצפון מזרח (NE) או דרום מערב (SW), אם המצפן נמצא בכיוון גדול, יש להזיז את הברזל הרך החוצה; אם המצפן קטן, יש להזיז את הברזל הרך פנימה.
שלב:
1. הכיוון המגנטי של הספינה N ו-S מנותקת (או גלגל C) על ידי כוונון המוט הרוחבי.
2. הכיוון המגנטי של הספינה המפליגה E ו-W מנותקת (או B עגול) על ידי התאמת המוט המגנטי האורך.
3. הכיוון המגנטי של הספינה המנווטת NW, SE, NE ו-SW מנותקת על ידי התאמת קופסת הברזל הרכה (או הכדור).
העיקרון של מצפן מגנטי
כדור הארץ הוא מגנט גדול. יש לו שדה מגנטי על פני השטח שלו. שני הקטבים שלו קרובים לשני הקטבים של כדור הארץ, אבל הם לא חופפים והוא נע לאט מאוד. אנו קוראים לקוטב הסמוך לקוטב הצפוני של כדור הארץ הקוטב הצפוני המגנטי, ולקוטב הסמוך לקוטב הדרומי של כדור הארץ נקרא הקוטב הדרומי המגנטי.
מחט מגנטית עם נקודת משען באמצע, כאשר אין סביבה חומר פרומגנטי, קצה אחד של המחט המגנטית מצביע על הקוטב הצפוני המגנטי, והקצה השני מצביע על הקוטב הדרומי המגנטי.
כל יום אנו משתמשים במצפן המגנטי, החלק המרכזי שלו הוא החדר הצף. על מנת להשיג כוח צפון מספיק. בדרך כלל מותקנים שניים או ארבעה סורגים מגנטיים בחדר הצף. הפס המגנטי נמצא תחת פעולת השדה המגנטי של כדור הארץ, כאשר קצה אחד מצביע ל"צפון" (כלומר צפון מגנטי) והקצה השני הוא "דרום" (כלומר דרום מגנטי). לאחר מכן קבע חוגה סביב תא המצוף ועשה קו בסיס על קערת המצפן. אז נוכל לראות את הכיוון. עם זאת, ה"צפון" שאליו מתייחס המצפן מתייחס לצפון המגנטי אינו נכון מצפון למרידיאן האמיתי של כדור הארץ. השגיאה בין צפון מגנטי לצפון אמיתי נקראת הבדל מגנטי.
איך עובד מצפן מגנטי?
ליד נקודת ה"צפון האמיתית" של כדור הארץ נמצא מיקום ליד אך לא בדיוק על ציר הצפון הסיבובי. (הצפון האמיתי), לזכור שבמגנט, כמו קטבים דוחים, ובניגוד לקטבים מושכים, יש לנו מצב שמאפשר לנו ליצור מצפן.
סיכה מתכתית הממוגנטת, כאשר היא מוצבת במיסב חיכוך נמוך, תימשך אל הקוטב המגנטי. לזכור כי משיכה זו חלשה מאוד, המיסב חייב להיות כמעט ללא חיכוך.
אז, הקוטב המגנטי הצפוני והקוטב הדרומי של הסיכה מושכים זה את זה בצורה מגנטית. הסיכה מפעילה את המיסב עד שהוא מצביע על הקוטב הטעון הפוך, וזה נותן לנו את הכיוון של הקוטב המגנטי הצפוני. קצה הסיכה מסומן כצפון מכיוון שהוא מצביע לכיוון זה.
לזכור שהקוטב המגנטי הצפוני אינו ממוקם למעשה בקוטב הצפוני הצירי (האמיתי) של כדור הארץ, המצפן יהיה כבוי במידה מסוימת. כמות זו משתנה מעט, לאורך זמן, בהתאם לתנאים בליבת כדור הארץ במהלך עשרות השנים. הדיוק מושפע גם מהמיקום שלך על פני כדור הארץ בזמן קריאת המצפן.
סוגי מצפן מגנטי
מצפן מנסרתי
מצפן מנסרתי הוא סוג של מצפן מגנטי המשמש ליישור קו עם עצם כדי לקבוע את כיוון הכיוון שלו. יש לו פריזמת זכוכית או עדשה יחד עם מכסה. הם מורכבים גם מזכוכית מגדלת, אור וסרגל לקריאת מפות. התמונה המוצגת להלן מתארת מצפן מנסרתי.
מצפן נוזלי
מצפן נוזלי הוא סוג של מצפן מגנטי בעל מחט ממוגנטת וכרטיס דיסק עגול הנמצא בתוך קפסולה מלאה בנוזל. הנוזל יכול להיות כל דבר. זה יכול להיות שמן מנורה, אלכוהול אתילי, אלכוהול לבן וכו'. התמונה המוצגת להלן מתארת מצפן נוזלי.
מצפן ימי
ניתן להגדיר מצפן ימי כסוג המצפן המגנטי בו משתמשים יורדי הים. הוא מותקן בתוך נוזל וממשיך להסתובב בהתאם לכיוון שלו. הוא משמש בעיקר בסירות כדי שהכיוון לא יתהפך בגלל תנועתו. התמונה המוצגת למטה מתארת מצפן ימי.
מצפן מצב מוצק
ניתן להגדיר מצפן מצב מוצק כסוג המצפן המגנטי הקיים במכשירים חשמליים. בדרך כלל, יש בהם שניים או שלושה חיישנים מגנטיים, שיכולים לקרוא נתונים כמו גם את כיוון המכשיר. הם נמצאים בדרך כלל בטלפונים ניידים, שעונים וכו'. התמונה המוצגת להלן מתארת מצפן של מצב מוצק.
מצפן GPS
ניתן להגדיר מצפן GPS כסוג של מצפן מגנטי המשתמש באותות לוויינים כדי לנווט. הם יכולים לזהות מיקומים מדויקים כמו גם את המיקום של אדם. הוא משמש גם לחישוב הכיוונים הקרדינליים של כדור הארץ. התמונה המוצגת למטה מתארת מצפן GPS.
מצפן לוחית בסיס
ניתן להגדיר מצפן לוחית בסיס כסוג של מצפן מגנטי שבתוכו מלא נוזל. יש לו בסיס מלבני המורכב מפלסטיק שקוף לקריאת מפה. זה גם מורכב מסרגל, אור וזכוכית מגדלת כדי לקרוא מפות בקלות. התמונה המוצגת להלן מתארת מצפן לוחית בסיס.
כיצד הומצא המצפן המגנטי?
המצפן המגנטי הוא כלי ניווט המשתמש בשדה המגנטי של כדור הארץ כדי לקבוע את כיוון הצפון. לא ברור בדיוק מתי או היכן הומצא לראשונה המצפן המגנטי, אך מאמינים שמקורו בסין בתקופת שושלת האן (206 לפנה"ס - 220 לספירה).
לפי האגדה, המצפן המגנטי שימש לראשונה את הפילוסוף והפוליטיקאי הסיני Zhuge Liang (181-234 לספירה), שנאמר כי השתמש בו כדי לחזות את תנועות השמש, הירח והכוכבים. עם זאת, התיעוד הכתוב הראשון של המצפן המגנטי בשימוש לניווט הוא משושלת סונג (960-1279 לספירה).
בימים הראשונים של השימוש בו, המצפן המגנטי שימש בעיקר לניווט ביבשה, במיוחד למטרות צבאיות. הוא שימש גם לניבוי עתידות, מכיוון שכמה אנשים האמינו שניתן להשתמש במצפן כדי לחזות את העתיד.
עם הזמן, הותאם המצפן המגנטי לשימוש בספינות בים, שם הפך לכלי חיוני לניווט. היא אפשרה למלחים לקבוע את הכיוון שלהם ולעקוב אחר מיקומם, גם כשהם מחוץ לטווח היבשה. המצפן המגנטי המשיך להיות כלי חשוב לניווט עד היום, והוא משמש במגוון יישומים, לרבות תעופה, מדידות ובילוי בחיק הטבע.
למה אתה צריך מצפן מגנטי?
במהלך המאה הקודמת, מכשירים אחרים הפכו ידידותיים יותר למשתמש, כמו מצפן הג'יירו שמצביע על הצפון האמיתי ולאחרונה מצפן הלוויינים, המסתמך על לוויינים למידע ומצביע גם על הצפון האמיתי. מצפן ה-Fluxgate המגנטי, המשתמש בשדה המגנטי של כדור הארץ לכיוון, משמש גם עם טייסים אוטומטיים ופועל בשדה מגנטי מוגבל מאוד.
הג'ירו, הלוויין ומצפני ה-Fluxgate מסתמכים על חשמל כדי לגרום להם לעבוד. כאן, בין היתר, יש יתרון למצפן המגנטי; זה לא מסתמך על רוטב כוח חיצוני.
איך מתקנים את הבעיה הזו? צריך רק ליישם חישוב קטן כדי שיקרא את הצפון האמיתי. כדי שהמצפן המגנטי יהיה מדויק ויפעל כראוי, יש להציבו תחילה בקו הקדמי והאחורי של הסירה. אם ניתן להרכיבו על קו המרכז של הסירה, ניתן ליישר אותו עם חרטום כלי השיט. זוהי התפקיד המועדף. אם זה לא אפשרי, יש למקם את המצפן משני צדי קו המרכז אך חייב להיות מקביל לקו המרכז של כלי השיט. יישור זה חשוב ביותר מכיוון שלמצפן תהיה שגיאה קבועה אם הוא לא מיושר כראוי בקו הקדמי והאחורי של הסירה.
ניתן להשיג התאמה סופית למצפן המגנטי על ידי התאמה של מגנטים מתקן (מפצים) מובנים. זה יכול להיעשות על ידי הבעלים, או רצוי על ידי מכוונן מצפן מורשה שיבדוק, יתאים ויספק אישור סטיות לכלי השיט. השגיאות היחידות שיש להחיל על המצפן המגנטי הן (א) וריאציה ו-(ב) סטייה. אלה משולבים כדי לתת את התיקון הכולל לקבלת הקורס האמיתי.
ניתן לטפל בקלות בשתי השגיאות לעיל. ראשית, וריאציה מתוארת בתרשים עבור האזור שלך והיא קבועה למדי עבור חוף הזהב, שהוא בסביבות 11 מעלות "מזרח", וזה פלוס(+). אם למצפן אין סטייה, אז המסלול המגנטי הוא מה שהמצפן מראה, והמסלול האמיתי הוא + 11 מעלות. פָּשׁוּט! עם זאת, אם למצפן שלך יש "סטיות ידועות" (טבלת סטיות לכל 10 מעלות של כיוון), השגיאה הנוספת הזו מוחלת, פלוס או מינוס, על הווריאציה, ולאחר מכן מוחלת על המסלול המגנטי כדי לספק את המסלול האמיתי .
כל האמור לעיל נשמע מאוד מופרך, אבל אם המצפן מפוצה בצורה נכונה בטווח של 1 או 2 מעלות, לא יהיה צורך לבצע חישובים מתמטיים, אלא אם כן אתה עובד מחוץ לתרשים. אם קושר התרשים שלך מוגדר למגנטי, אז המצפן שלך צריך לקרוא קרוב לכיוון הזה, תוך זכור שהקושר מעביר את "המסלול מעל הקרקע" והמצפן שלך נותן את "כיוון ראש הסירה".
המצפן המגנטי בימי
העיקרון של מצפן מגנטי לא השתנה במשך זמן רב ועדיין פועלים לפיו. הוא מורכב בעצם ממחט ממוגנטת המסובבת מעל מישור אופקי.
מצפן מגנטי הוא אחד מציוד הניווט הימי העיקרי והשימוש בו הוא קריטי. במילים פשוטות, מחט ממוגנטת, תלויה בחופשיות, מצביעה צפונה בגלל הכוחות הנגרמים מהשדה המגנטי של כדור הארץ. ברגע שנודע לצפון, ניתן למצוא בקלות את הכיוונים האחרים. מצפן מותאם נכון של ספינה הוא תמיד בן לוויה הטוב ביותר של הימאים. היתרון העיקרי של מחט מגנטית הוא שאין לה צורך בכוח חיצוני. כל עוד המגנטיות של כדור הארץ קיימת, מצפן מותאם כהלכה יראה לך כיוונים נכונים. זה עובד היטב ברוב המים הניתנים לשיט בעולם, למעט אזורים הקרובים יותר לקטבים מגנטיים. קריאות מהמצפן ניתנות לתיקון בקלות, וריאציות וסטייה זמינות בקלות על הסיפון בכל עת.
המצפן המגנטי של ימינו פותח מתוך הבנת חוקי המגנטיות השולטים בהתנהגות המצפן, דיוק רב יותר בבניית המצפן ואמצעים טובים יותר לשלוט בשיכוך מחט המצפן.
התעודה שלנו
כל המוצרים שלנו מאושרים על ידי החברה לסיווג סין ולשכת הפיקוח על סירות דיג בסין ומקבלים תעודות אישור מסוג CCS ו-ZY. נמצא שהחברה שלנו עומדת בתקן של מערכת ניהול האיכות ISO 9001:2000 שאושר על ידי אבטחת האיכות של החברה לסיווג סין (CSQA).
שאלות נפוצות
ש: מהי הגדרה פשוטה של מצפן מגנטי?
ש: מה השימוש במגנט במצפן?
ש: מהי תשובה קצרה מצפן?
ש: מהו המצפן המגנטי בספינה?
ש: האם מצפן הוא רק מגנט?
ש: האם מגנט יכול לבלבל מצפן?
ש: האם מגנט יכול לזרוק מצפן?
ש: מה קורה אם שמים מצפן ליד מגנט?
ש: מהו מצפן ולמה הוא חשוב?
ש: מדוע מלחים משתמשים במצפן מגנטי?
ש: כיצד השתמשו המלחים במצפן המגנטי?
ש: איך קוראים מצפן למתחילים?
ש: האם מצפן תמיד מכוון צפונה?
ש: מדוע מצפנים לא מצביעים דרומה?
ש: למה שמצפן יסתובב?
ש: האם מצפן יכול להצביע דרומה?
ש: מי המציא את המצפן המגנטי?
ש: מה איפשר המצפן למלחים לקבוע?
ש: איך משתמשים במצפן מגנטי?
ש: מה גורם למצפן לא לעבוד?
